开放原子训练营（第四季）活动介绍

此次训练营由开放原子开源基金会与TobudOS团队联合举办，主要是为广大开发者提供一个交流嵌入式、物联网操作系统等相关技术和应用的平台，推动IoT领域的人才交流和培养。
经过此次的活动，我也成功接入腾讯云，制作了一个简易的嵌入式物联网的小项目。

在线下操作感受

起始一开始在准备环境的时候花费了一些时间，然后成功跑通了TobudOS，但是在移植IOT工程的时候出现了点问题，后面跟着大佬的解答，修改了IO口配置即可。连上腾讯云的感觉不是很复杂，这也是基于工程原有的mqtt去完成的，后面值得去看一下实现的代码，总的来说现场的大佬还是很给力的，分析问题很专业。

内容

结束线下培训后添加按钮检测

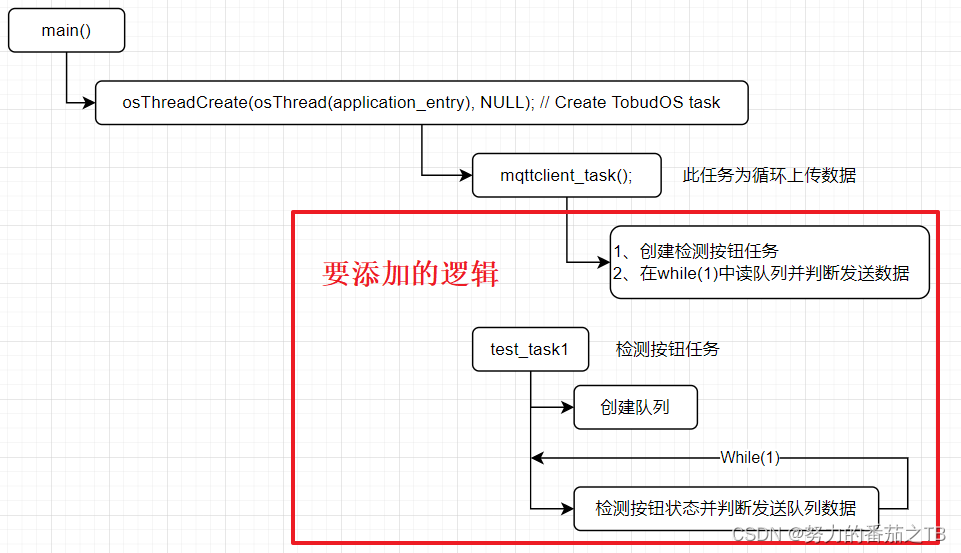

主要逻辑如上所示，红色框框为需要添加的逻辑

需要熟悉的API

任务的创建

k_err_t tos_task_create(k_task_t *task,
                        char *name,
                        k_task_entry_t entry,
                        void *arg,
                        k_prio_t prio,
                        k_stack_t *stk_base,
                        size_t stk_size,
                        k_timeslice_t timeslice);

参数	功能
task	任务结构体描述符
name	任务名称
entry	任务入口函数
arg	任务入口函数参数
prio	任务优先级
stk_base	任务栈空间首地址
stk_size	任务栈空间的大小
timeslice	时间片轮转调度侧策略中，时间片的大小设置，0 表示设置为系统默认值

消息队列相关

创建

k_err_t tos_msg_q_create_dyn(k_msg_q_t *msg_q, size_t msg_cnt);

参数	功能
msg_q	消息队列句柄
msg_cnt	消息队列的最大消息数

写操作

k_err_t tos_msg_q_post(k_msg_q_t *msg_q, void *msg_ptr);

参数	功能
msg_q	消息队列句柄
msg_ptr	消息地址

拿操作

k_err_t tos_msg_q_pend(k_msg_q_t *msg_q, void **msg_ptr, k_tick_t timeout);

参数	功能
msg_q	消息队列句柄
msg_ptr	获取到的消息地址
timeout	等待超时参数

具体细节

检测按钮任务

k_task_t task1;//任务句柄
k_stack_t task_stack1[1024];//创建栈空间
k_msg_q_t task1_msg_q;//队列句柄
void test_task1(void *Parameter)
{
	unsigned int flag = 0;//状态
	k_err_t err = tos_msg_q_create_dyn(&task1_msg_q, 10);//创建队列
	if(err != K_ERR_NONE)
        printf("TencentOS Create task1_msg_q fail! code : %d \r\n",err);
    while(1)
    {
#if 1
        //检测按钮按下
		if((HAL_GPIO_ReadPin( GPIOJ, KEY1_Pin) == GPIO_PIN_RESET) && flag == 0)
		{
			flag = 1;

			err = tos_msg_q_post(&task1_msg_q, (void *)(&flag));
            if (err != K_ERR_NONE)
                printf("msg queue put fail! code : %d \r\n",err);
			else
				printf("msg queue put ok! value : %d \r\n",flag);

			//发送事件 或者用全局变量
		}
		else if((HAL_GPIO_ReadPin( GPIOJ, KEY1_Pin) == GPIO_PIN_SET) && flag == 1)
		{
			flag = 0;
			err = tos_msg_q_post(&task1_msg_q, (void *)(&flag));
            if (err != K_ERR_NONE)
                printf("msg queue put fail! code : %d \r\n",err);
			else
				printf("msg queue put ok! value : %d \r\n",flag);
			//发送事件 或者全局变量
		}
#else 	//测试代码
		flag = flag ? 0 : 1;
		err = tos_msg_q_post(&task1_msg_q, (void *)(&flag));
		if (err != K_ERR_NONE)
			printf("msg queue put fail! code : %d \r\n",err);
		else
			printf("msg queue put ok! value : %d \r\n",flag);

#endif
    }
}

上传数据任务逻辑

我这边只添加我新的逻辑，原本的函数我就没添加出来了

void  *p ;//获取数据
//创建任务
k_err_t err = tos_task_create(&task1,
				  "task1",
				  test_task1,
				  NULL, //任务参数
				  3,
				  task_stack1,
				  1024,
				  20);//时间片的大小设置
if(err != K_ERR_NONE)
	printf("TencentOS Create task1 fail! code : %d \r\n",err);

while(1)
{
	err = tos_msg_q_pend(&task1_msg_q, (&p), 0);
	if(err == K_ERR_NONE)
	{
		//测试上传key数据
		memset(&msg, 0, sizeof(msg));
		memset(report_buf, 0, sizeof(report_buf));
		snprintf(report_buf, sizeof(report_buf), KEY_STATUSE_DATA_TEMPLATE, *(unsigned int *)p);
		msg.qos = QOS0;
		msg.payload = (void *)report_buf;
		error = mqtt_publish(client, MQTT_PUBLISH_TOPIC_UP, &msg);

		MQTT_LOG_D("mqtt publish error is %#0x", error);
		tos_event_pend(&report_result_event,
				   report_success | report_fail,
				   &match_flag,
				   TOS_TIME_FOREVER,
				   TOS_OPT_EVENT_PEND_ANY | TOS_OPT_EVENT_PEND_CLR);

		if (match_flag == report_success) {
			printf("report to Tencent IoT Explorer success\r\n");
		} else if (match_flag == report_fail) {
			printf("report to Tencent IoT Explorer fail\r\n");
		}
		printf("msg queue get ok! value : %d \r\n",*(unsigned int *)p);
	}
	else
	{
		printf("msg queue get fail! code : %d \r\n",err);
	}
}

这里注意的是 KEY_STATUSE_DATA_TEMPLATE 宏 我是仿照灯控制逻辑的，我这里没贴出来

需要添加的服务器json解析

json
{
"id": "KEY",
"name": "检测逻辑",
"desc": "检测物体靠近",
"required": true,
"mode": "r",
"define": {
"type": "bool",
"mapping": {
"0": "关",
"1": "开"
}

上述代码的AtomGit地址

https://atomgit.com/he_jianbo/learning_library

总结调试中的bug

• 当需要调试查看log时需要将串口引脚拨码拨到MCU端
• 用例程序中的IO口配置错误，需要修改成原理图标识的

心得

由于时间问题我就在线上的工程上单纯的添加了这个按钮检测，后面可以再添加一个按钮计数功能，主要的还是json解析的格式和上传字符串的修改，具体mqtt的通信逻辑需要后面学习，这块还是比较重要的，希望后面再接再厉！加油吧。跟随开放原子社区的大佬脚步学习。
