实验拓扑

OSPF综合实验

图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

---

实验需求

1. 按照图示配置 IP 地址

1. 按照图示分区域配置 OSPF ，实现全网互通

1. 为了路由结构稳定，要求路由器使用环回口作为 Router-id，ABR 的环回口宣告进骨干区域

---

实验解法

1. 配置 IP 地址

R1

[R1]sys
[R1]int loo 0
[R1]ip add 1.1.1.1 32
[R1]int g0/1
[R1]ip add 100.3.3.1 24
[R1]int g0/0
[R1]ip add 100.1.1.1 24

R2

[R2]sys
[R2]int loo 0
[R2]ip add 2.2.2.2 32
[R2]int g0/1
[R2]ip add 100.2.2.2 24
[R2]int g0/0
[R2]ip add 100.1.1.2 24

R3

[R3]sys
[R3]int loo 0
[R3]ip add 3.3.3.3 32
[R3]int g0/1
[R3]ip add 100.4.4.3 24
[R3]int g0/0
[R3]ip add 100.2.2.3 24

R4

[R4]sys
[R4]int loo 0
[R4]ip add 4.4.4.4 32
[R4]int g0/0
[R4]ip add 100.3.3.4 24

R5

[R5]sys
[R5]int loo 0
[R5]ip add 5.5.5.5 32
[R5]int g0/0
[R5]ip add 100.4.4.5 24

1. 按照图示分区域配置 OSPF ，实现全网互通

　　分析：实现全网互通，意味着每台路由器都要宣告本地的所有直连网段，包括环回口所在的网段。要求 ABR 的环回口宣告进骨干区域，即区域 0，
　　同时，每台路由器手动配置各自环回口的 IP 地址作为 Router-id

步骤 1：在路由器上分别配置 OSPF，按区域宣告所有直连网段和环回口

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]area 1
[R1-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 100.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]area 2
[R3-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 100.3.3.0 0.0.0.255

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.2]network 100.4.4.0 0.0.0.255

1. 检查是否全网互通

   　　分析：检查 OSPF 是否全网互通，一个是检查邻居关系表，看邻居关系是否正常；另一个是检查路由表，看是否学习到全网路由
   　　这里只展示 R1 的检查结果

   　　
   步骤 1：检查 R1 的邻居关系表

   [R1]display ospf peer


   　　



   ​​

​说明：可以看到，R1 分别和 R2 和 R4 建立了邻接关系，状态为 FULL，邻居关系正常
　　

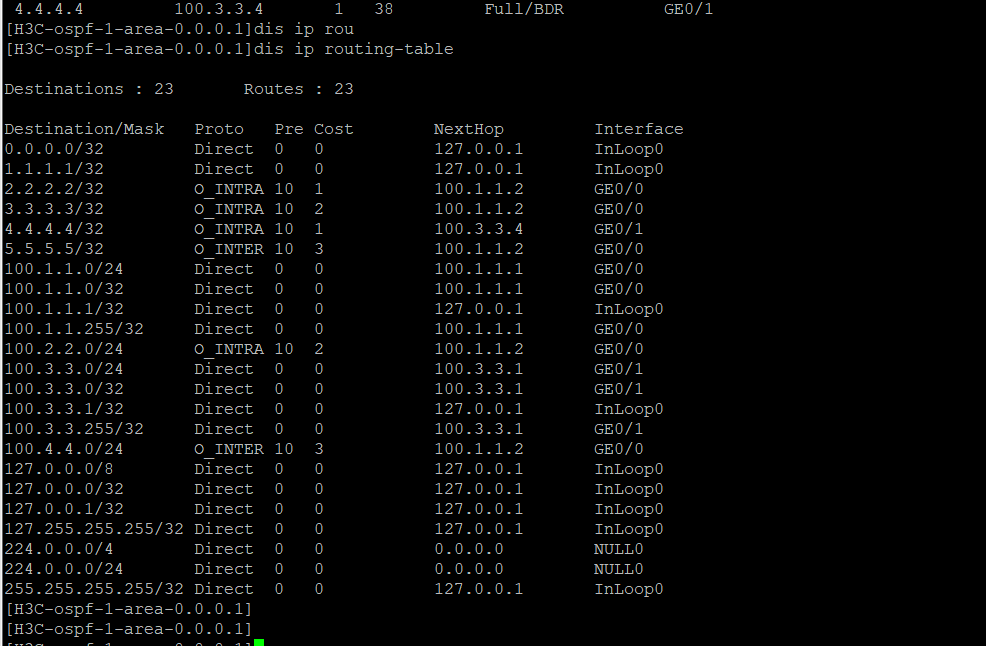

步骤 2：检查 R1 的路由表

 [R1]display ip routing-table

​​

　说明：可以看到，R1 已经学习到了全网所有网段的路由信息
