一、keil v5.18.0.0软件

安装、注册

参考：Keil MDK5安装详细步骤-CSDN博客 ST-Link驱动的下载、安装、配置，以及ST-Link固件的升级_stlink驱动安装教程-CSDN博客

       教程很多，没什么难度。注意以管理员身份运行安装程序和注册机就行。

补充：配置STM32芯片包

参考：Keil5配置STM32F103C8T6-CSDN博客

        从keil5官网下载芯片包，如图位置。注意放到keil的安装目录下，以便后续芯片包安装自动识别安装目录。

         双击pack文件安装，即可在Options for Target 'Template'(就是小锤子)界面看到stm32包，默认是只有ARM包的。

创建工程

标准例程模板

参考：Keil5配置STM32F103C8T6-CSDN博客

链接（也是上面取的）：标准例程模板 提取码：dqop

下载好后，打开 "工程目录"/\USER/Template.uvprojx 文件，就是这个工程。

点击编译，控制台输出是否如下，成功。

二、硬件

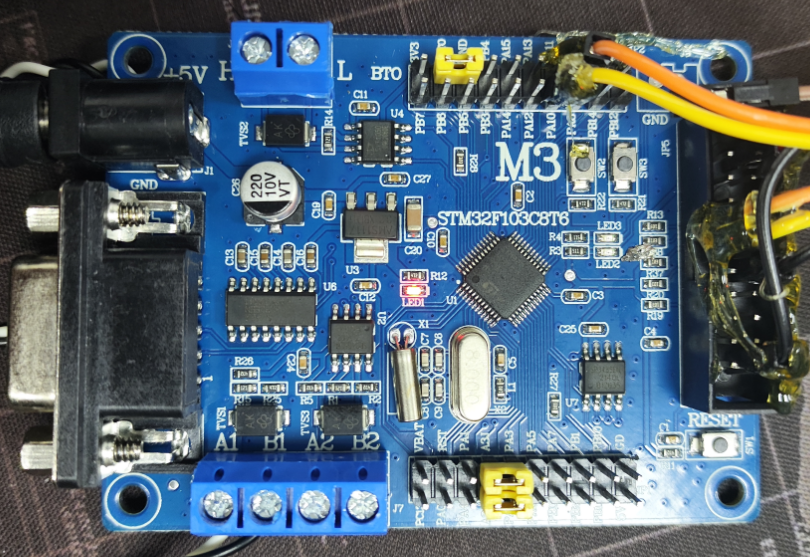

开发板：STM32F103C8T6, 128k

 串口驱动安装：

参考：CH340驱动(USB串口驱动)

 驱动下载链接：CH341SER.EXE - 南京沁恒微电子股份有限公司 (wch.cn)

        几乎一键，也是网上一搜一大把，安装完就可以在电脑上识别到设备。

烧录工具：st-link v2

 st-link驱动安装：

参考：ST-Link驱动的下载、安装、配置，以及ST-Link固件的升级_stlink驱动安装教程-CSDN博客

 驱动下载链接：https://www.st.com/zh/development-tools/stsw-link009.html/

下好驱动后一键安装，插好USB就可以在电脑上识别到设备。

三、硬件连接

STM32上在JP5区域连线有2、7、9、12号脚，分别对应+3.3V、TMS、TCK、GND。（板子上虽然是JTAG区，但是在keil中选择配置还是要选SWD才能被识别到。）

st-link上需要对应接的口分别是8、2、6、4，分别是3.3V、SWDIO、SWCLK、GND。

补充：关于为什么JTAG链接st-link？St-link(swd模式)和jtag连接_jtag与stlink-CSDN博客

stlink和jtag是可以连接的

TCK is SWCLK(Serial Wire Clock)

TMS is SWDIO(Serial Wire debug Data Input/Output)

四、keil配置stm32+st-link v2

参考：Keil5配置STM32F103C8T6-CSDN博客

ST-Link驱动的下载、安装、配置，以及ST-Link固件的升级_stlink驱动安装教程-CSDN博客

在Options for Target 'Template'里需要配置的项：Device、Debug、Debug->Settings、Utilities。

Device就选自己的stm32板子，其他主要截图如下。

二级目录 Debug->Settings中的设置如下。

 其中Port要选对了，右边的区域才会有文字，否则就识别不到，像下图这样。强行烧录也会在烧录时造成

STM32下载中出现Flash Download failed - Target DLL has been cancelled报错

的错误。

五、烧录

参考：KIEL 5如何烧录程序到STM32芯片_keil5利用jlink烧写stm32程序的流程-CSDN博客

 找到Options for Target 'xxx'-> Use Debug Driver->Settings

 设置擦除扇区。正确配置了，下面的Description就会出现设备信息。

 然后就可以进行烧录了。

 烧录过程中st-link v2会交替闪蓝色和红色光。
